ALCL-S8ASはLonMark3.2を獲得した照明コントローラーで、8つのラッチリレーを提供しています。また、 LonWork Networkに確実に連繋し、効果的なビルディング運営と省エネにも優れた能力を発揮します。

ALCL-SBASの特性としてはLamp Actuator objectsとスケジュール機能を内蔵し、別度のスケジューラーを設置する必要がなく、柔軟で多様な方法の照明コントロール方式を構成することができ、LonWorks FTT-10A Free Topologyが基本として採用されています。
ALCL-S8AS

製品の特徴
  8つの個別 Latched Relay ユーザーが簡単に使いこなせるPlug-In機能
  スケジュール機能内蔵 LonMark 3.2 獲得
  多様な形式の照明コントローラーが使用可能 それぞれのRelay 出力は LEDに表示される。
  設置が容易 Echelon Link-Power Coupling communication Technologyを適用
製品仕様

Item

ALCL-S8AS

Processor Type

Neuron FT3150

Transceiver Type

FT-X1

Processor Clock

10MHz

Memory

AT29C512(32K Flash Memory)

Comm. Media

TP(Twisted Pair Line)

POWER

24VAC, 20mA Min./1A Max, 50/60Hz

Protocol

ANSI/EIA/CEA 709.1 Lon Talk Protocol
ANSI/EIA/CEA 709,3 Twisted Pair Line

Dimension

100(H) x 60(W) x 45(D) mm

Temp./Humidity

0 ~ 50℃, 20 ~ 90% RH

Mounting

Wall mount type or Din Rail Base Plate type

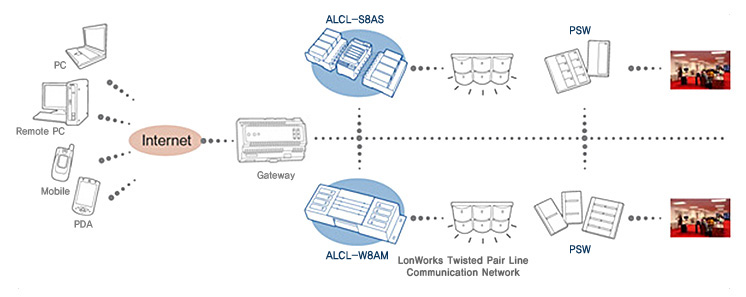

システム構成図
