ユーザーはシステムアクセス用のより易しく便利なインターフェイスを要求しているため、 PCとデバイス間の通信および管理システムが必要です。これに関し弊社のMMU-Lは２つの役割を果たします。
第一に、MMU-Lはパソコン基盤のMMI(TCP/IP)と照明制御機(Lonworks)間の通信を連結するためのGatewayの役割を果たします。
第二に、MMU-Lはユーザーが設定した各種データーを保存し運用する役割を遂行します。MMU-Lは下位にLCMおよびPSW,Sensor,i.Node DI8が設置され、情報を交換します。
LCMとはリレーフィードバック情報 または 制御命令に関する情報を交換し、PSWとは2Wire-Linked Power 通信を行いスイッチ入力を受信したり、スイッチLEDの状態をフィードバックする情報を交換します。
MMU-LはRTC(real-time clock)を内蔵し、別度のスケジュールデバイスの挿入無しで独立的にスケジュール制御を行います。 |
|
 MMU-L |
|
| |
 製品の特徴 |
 |
| |
Gateway |
各種設定データー EEPROMを保存 |
| |
Real-Time ClockおよびScheduler 内蔵 |
FT3120 or FT5000 Smart Transceiver 内蔵 |
| |
2Wire Linked Power 通信 |
Watchdog Timer |
| |
Lonworks Traffic Control Management |
|
|
 |
|
|
| 製品仕様 |
Item |
MMU |
Processor Type |
Neuron FT3120 or Neuron FT5000 |
Transceiver Type |
FT-X1 or FT-X3 |
Processor Clock |
10MHz |
Memory |
2KB RAM, 12KB ROM,
4KB EEPROM on-chip or 42K EEPROM |
Comm. Media |
TP(Twisted Pair Line) |
POWER |
24VAC, 50/60Hz |
Protocol |
ANSI/EIA/CEA 709.1 Lon Talk Protocol
ANSI/EIA/CEA 709,3 Twisted Pair Line |
Dimension |
160(H) x 160(W) x 76(D) mm |
Temp./Humidity |
0 ~ 50℃, 20 ~ 90% RH |
Mounting |
Wall mount type or Din Rail Base Plate type |
|
|

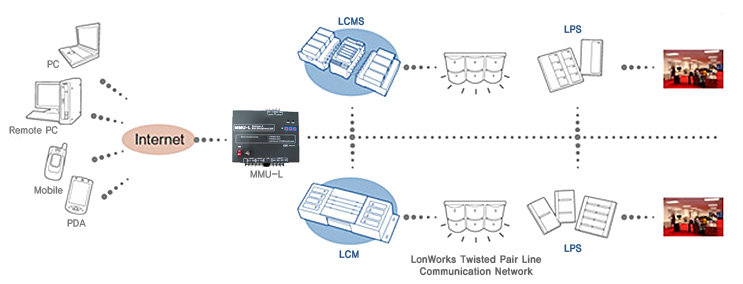

| システム構成図 |
 |
|
|
| |
 |
|
|
 |
|
|
| |
