 ALCL 4ch seriesは4つのLatch Relayを提供し、LonWorks Networkに確実に連繋し、効果的なビルディング運営と省エネにも優れた能力を発揮します。
ALCL-14の特性としては制御命令とリレー状態を比較し、Errorの検出やリトライを通して制御に対する信頼度を高め、適切なConfiguration Propertyを活用してネットワークトラフィックに対処します。
また、FT5000の適用によりLonMaker Creditに関わる費用を減らすことができます。(LoMaker Toubo 最新サービスパック設置時) |
|

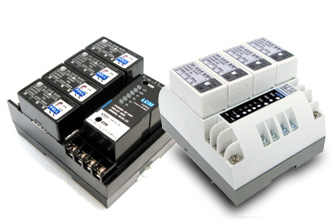

 ALCL 4ch series |
|
| |
 製品の特徴 |
 |
| |
4つの個別Latched Relay |
ユーザーが簡単に使いこなせるPlug-In機能 |
| |
多様な形式の照明コントローラーが使用可能 |
それぞれのRelay 出力はLEDに表示される。 |
| |
設置が容易 |
|
|
 |
|
|
| 製品仕様 |
Item |
ALCL-14 series |
Processor Type |
Neuron FT3120 |
FT5000 |
Transceiver Type |
FT-X1 |
FT-X3 |
Processor Clock |
10MHz |
Memory |
2KB RAM, 12KB ROM, 4KB EEPOM on-chip |
64KB RAM,16KB ROM,42KB EEPOM |
Comm. Media |
TP(Twisted Pair Line) |
POWER |
24VAC, 20mA Min./1A Max, 50/60Hz |
Protocol |
ANSI/EIA/CEA 709.1 Lon Talk Protocol, ANSI/EIA/CEA 709,3 Twisted Pair Line |
Dimension |
120(H) x 100(W) x 65(D) mm |
Temp./Humidity |
0 ~ 50℃, 20 ~ 90% RH |
Mounting |
Din rail base plate type |
|
|

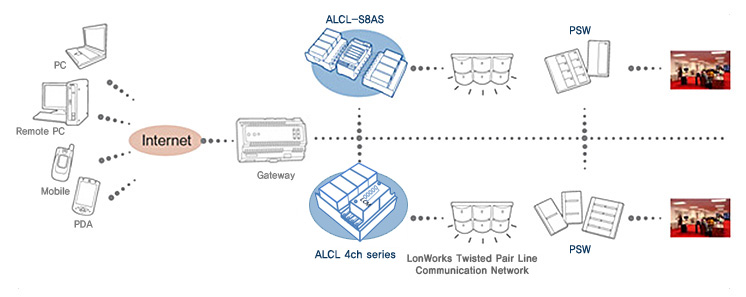

| システム構成図 |
 |
|
|
|
| |
|
| |
|
|
|
 |
|
|
| |
